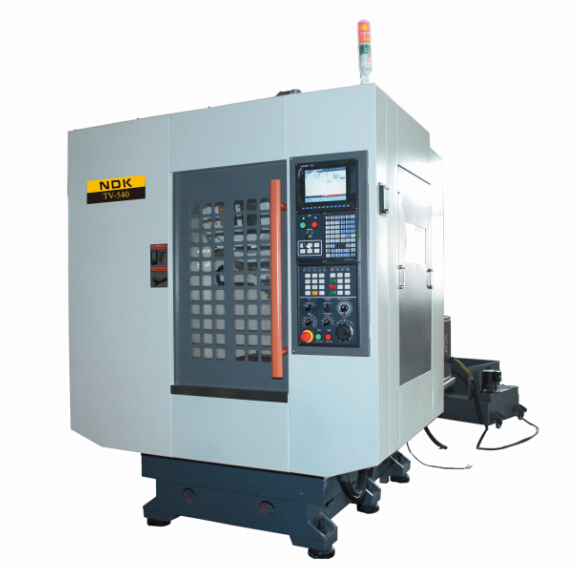

高刚性、高精度的结构设计
主结构铸件采用高品质的树脂砂铸件,组织稳定,永久确保品质。铸件经由有限元素分析法电脑计算分析,合理的结构强度及加强肋的搭配,提供机械之高刚性。三轴采用线轨支撑,可支持重负荷,快速移动,确保定位精准。底座宽实,立柱为箱型结构体,鞍座加宽加长,重荷全支撑设计,结构坚实,可确保加工时之重负荷能力。主轴头内以肋骨强化结构,主轴头与立柱接触长度比率适当,提供主轴之稳定支持。
特点:
1.三轴马达与精密高速滚珠螺杆直接传动增强刚性及提高精密度。
2.Z轴采用刹车马达系统,在快速位移时亦可保持高平衡及灵敏性确保加工精度。
3.三轴采用线性滑轨,具有高刚性、低噪音、低摩擦特性,可快速位移及独得最佳循圆精度。

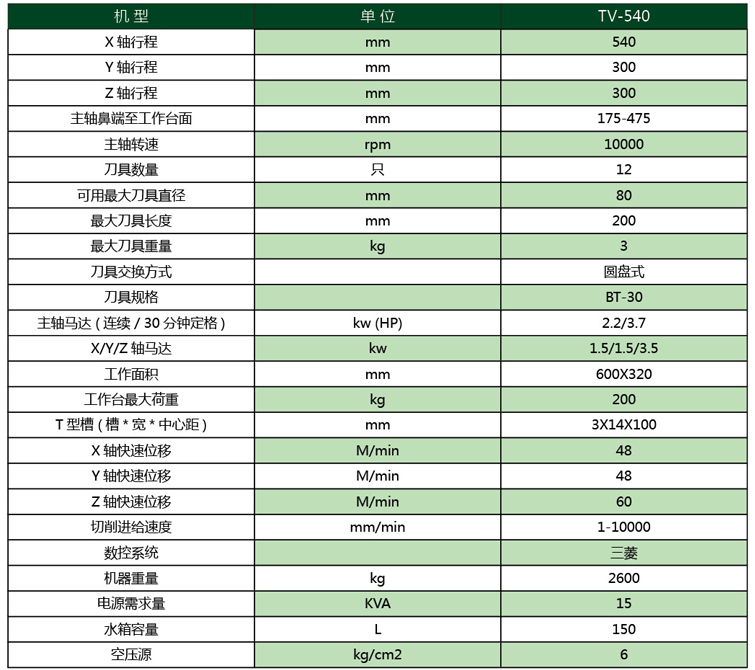

4.快速位移X/Y轴60m/min.Z轴48m/min。
5.采用Ball bar循圆测量,预先调整参数,可得最佳精度。
